Controlador CN PP41
no siempre tiene que ser CNC

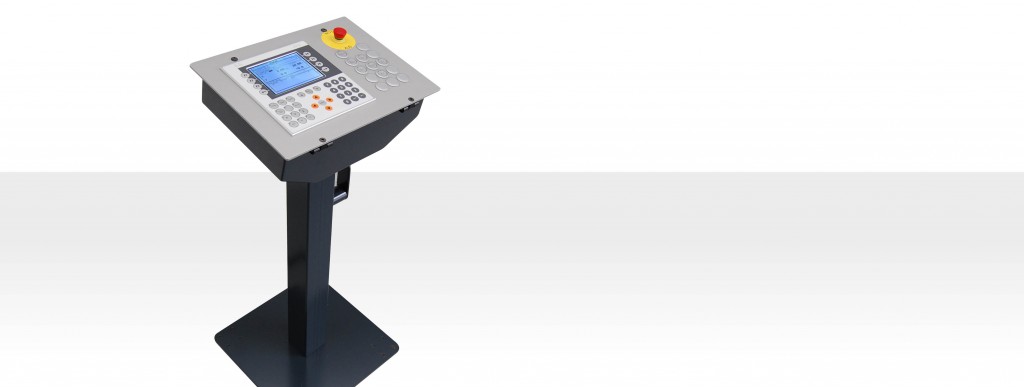

| El controlador CN modelo PP41 controla hasta 3 ejes. Se usa opcionalmente en curvadoras de perfiles, curvadoras universales y curvadoras de mandril. El control de los ejes se efectúa por control lineal. En combinación con curvadoras con rodillos, se controla la aproximación del rodillo de curvado y el avance del material. En curvadoras de mandril, éste es el caso de ángulo de curvatura, rotación y alimentación de tubos.
|

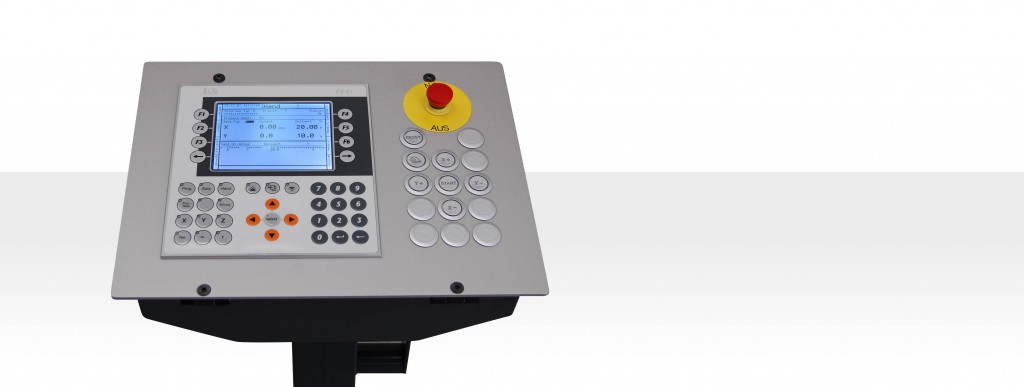

El controlador tiene una pantalla de 12 x 9 cm y una gestión de programas. Los programas CN pueden generarse y editarse directamente en la máquina. El controlador cuenta con una interfaz para conexión a un ordenador externo. El software de curvado para PC, opcional, posibilita una programación especialmente sencilla y cómoda. Los programas de curvado pueden generarse en un ordenador externo y transferirse directamente a la máquina. El controlador CN PP41 posibilita la fabricación controlada y precisa de piezas individuales y en serie. |
Datos técnicos
| Terminal de mando | Sobre ruedas |
| Diseño | Diseño plano moderno con frente de aluminio cepillado y anodizado |
| Pantalla | Pantalla de 12 x 9 cm |
| Gestión de programas | Si |
| Interfaces | RS232 USB con convertidor |
| Posicionamiento | Marcha rápida-marcha ultralenta-parada con control lineal |
Software de curvado para PC externo
Software de curvado para curvado con rodillos
|

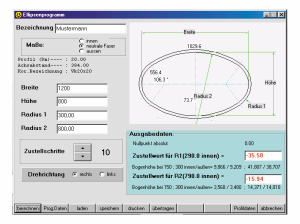

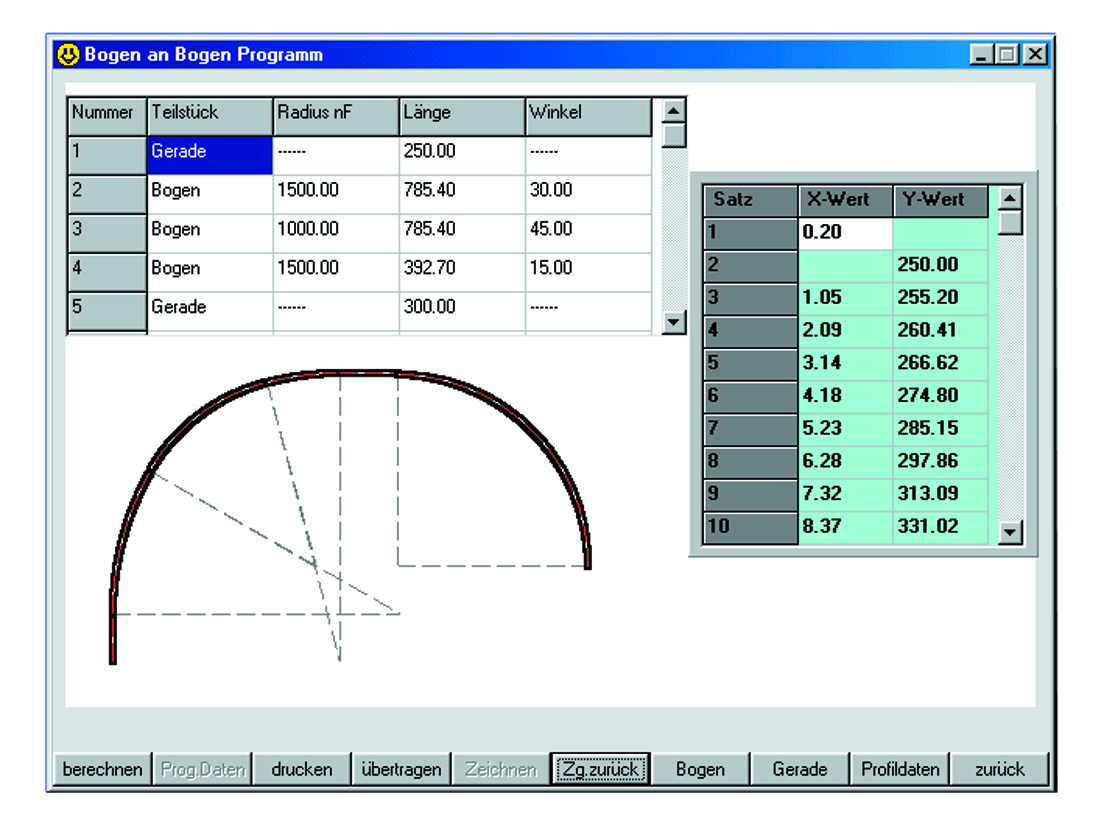

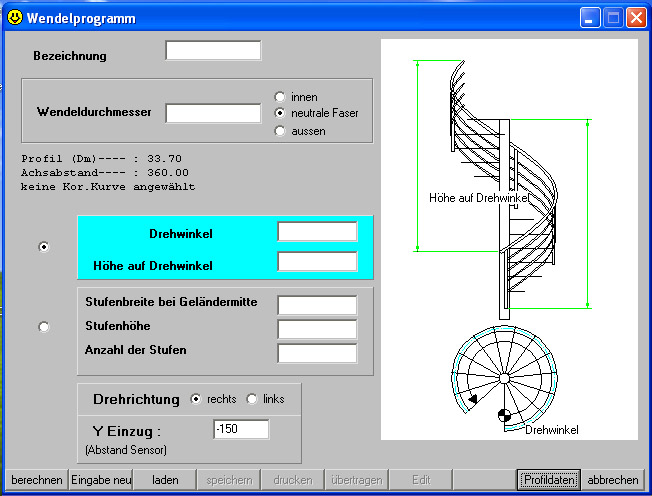

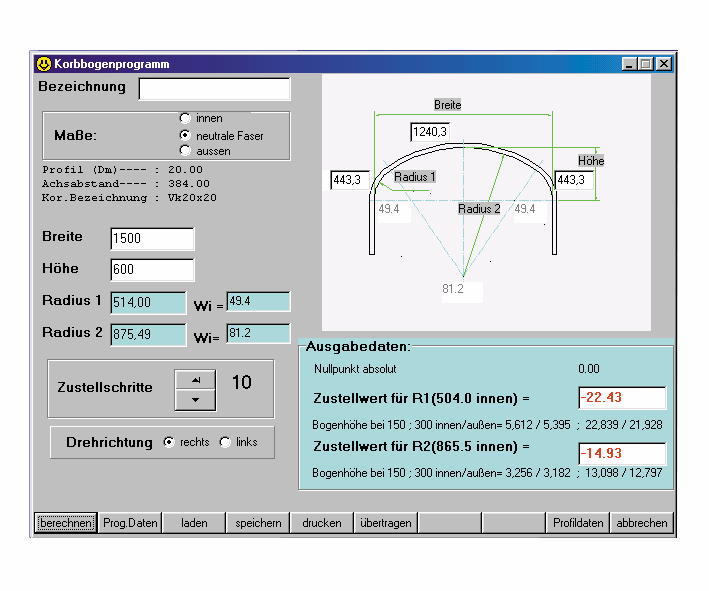

El software para curvado con rodillos 2D posibilita la fabricación precisa de piezas curvadas con extremos rectos o varios radios de curvatura. La creación de programas es muy fácil y cómoda. En la tabla de programas se introducen radio y ángulo de curvatura. El contorno a curvar puede estar compuesto de varias curvas o rectas. El contorno de curvatura se representa gráficamente. Las magnitudes específicas del perfil y los valores de recuperación elástica se registran en un catálogo de materiales. Tras la introducción del contorno de curvatura, el perfil deseado puede seleccionarse del catálogo de materiales. El software crea automáticamente un programa CN para la curvadora. El cálculo del programa se efectúa considerando la recuperación elástica, lográndose inmediatamente resultados de curvado a medida y una gran precisión. La aproximación del rodillo de curvado y el avance del perfil se efectúan en varios pasos, con lo cual se consiguen transiciones sin dobleces del radio de curvatura. El programa CN creado puede transferirse en línea al controlador CN PP41. La combinación de control lineal CN y software de curvado para PC amplía considerablemente el campo de aplicación y las posibilidades de la curvadora. Los contornos de curvatura, que de otro modo únicamente se podrían realizar en máquinas CN más caras, pueden ejecutarse de forma exacta y con gran precisión. El software para curvado con rodillos 2D puede instalarse en cualquier PC u ordenador portátil con sistema operativo Windows. |

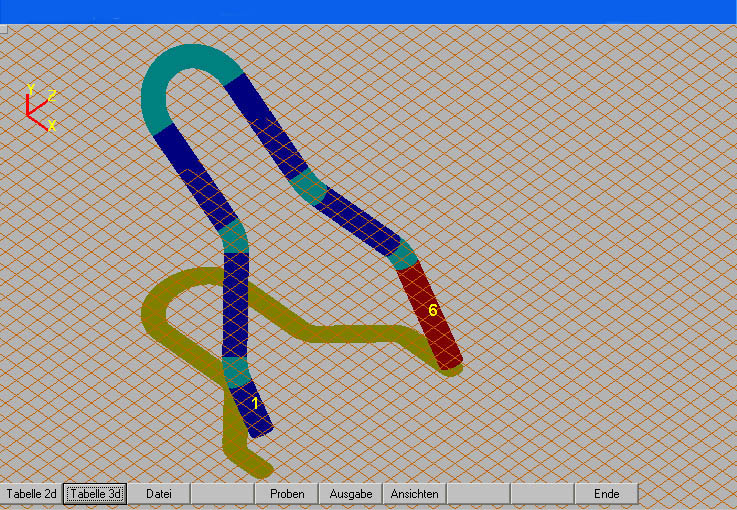

Software para curvado de tubos 3DEl software para curvado de tubos 3D calcula todos los datos de ajuste y longitudes de corte que se requieren para la fabricación del contorno tubular. El contorno a fabricar se crea en un ordenador externo introduciendo los datos isométricos XYZ u opcionalmente longitud, ángulo de curvatura y rotación. |
 El programa CN creado puede transferirse en línea al controlador CN PP41. |
