Curvadoras de perfiles tipo RB
Profilbiegemaschinen Typ RB
Profilbiegemaschinen Typ RB überzeugen durch höchste Flexibilität und Biegeleistung. Das einzigartige Maschinenkonzept ermöglicht es den Abstand der seitlichen Walzrollen variabel einzustellen. Eine optimale Anpassung der Profilbiegemaschine an das zu biegende Profil wird ermöglicht. Zu hohe Presskräfte auf das Profil werden vermieden. Es wird die bestmögliche Bogenqualität bei minimaler Deformation der Profile erreicht.
Das einzigartige Maschinenkonzept in Kombination mit modernster CNC Steuerungstechnik machen Profilbiegemaschinen Typ RB zur ersten Wahl wenn maximale Flexibilität, Leistung, Präzision und beste Biegequalität gefordert sind.
Ver los modelos

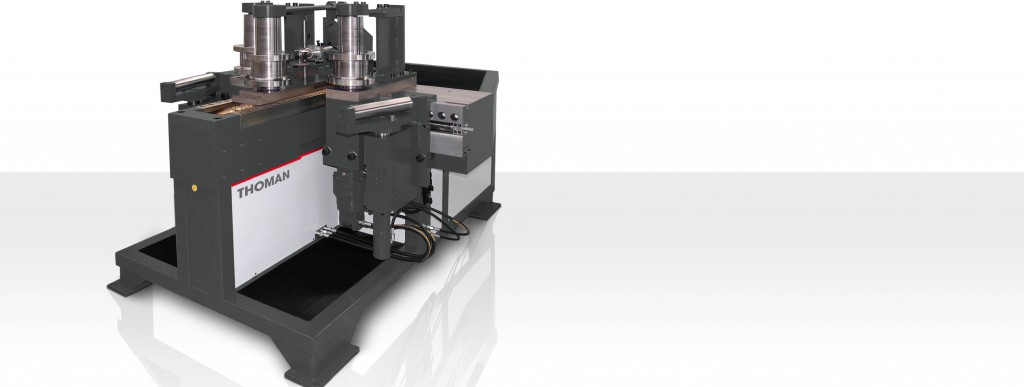

RB3L-A200
La solución para los radios de curvado y dimensiones de perfil más pequeños.
Bueno saber:
En todas las curvadoras de perfiles tipo RB, la dirección de curvado es alejándose de la máquina. Esto proporciona mayor seguridad y facilidad de uso. No es posible que la pieza curvada colisione con la máquina o los soportes de los ejes.
Características:

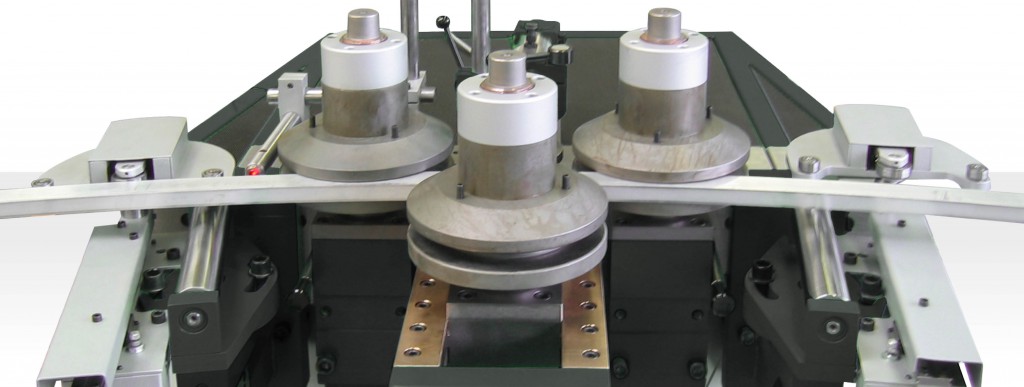

- Máxima versatilidad y mejor calidad de curvado gracias a la distancia entre ejes ajustable
- Máxima productividad y capacidad de curvado gracias a
- accionamientos directos de alto par
- Máxima precisión gracias a la tecnología de control CNC más moderna
Opciones:
- Medición y corrección totalmente automática del radio de curvado
- Cuarto rodillo, rodillo de tracción o rodillos de calibración
- Curvado con mandril pasivo o activo con sistema Boost
- Curvado helicoidal y curvado en espiral
- Curvado 3D de perfiles con eje Z controlado
- Curvado 3D de tubos con eje de rotación controlado
- …
El éxito es controlable
El innovador software de control CNC-S para curvadoras de perfiles ofrece funciones únicas y no deja nada que desear, ya sea para la fabricación de piezas individuales o en serie.
Resumen
| RB3L | RB3L-A200 | RB3 | RB3-A200 | RB4 | RB6 | |
|---|---|---|---|---|---|---|
| Capacidad de curvado | 5,5 kW | 5,5 kW | 7,5 kW | 7,5 kW | 15 kW | 22 kW |
| EJE X | ||||||
| Fuerza de prensado | 120 KN | 120 KN | 250 KN | 250 KN | 380 KN | 750 KN |
| Carrera | 200 mm | 200 mm | 250 mm | 250 mm | 400 mm | 450 mm |
| Accionamiento eje X | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado |
| Precisión de posicionamiento | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| EJE Y | ||||||
| Velocidad de rotación | 0-16 rpm | 0-16 rpm | 0-16 rpm | 0-16 rpm | 0-16 rpm | 0-8 rpm |
| Longitud de los ejes | 200 mm | 250 mm | 200 mm (opcional 300 mm) | 250 mm | 300 mm | 500 mm |
| Diámetro del eje | 65 mm | 65/105 mm | 65 mm | 65/105 mm | 85 mm | 125 mm |
| Par nominal de los ejes (100 % ED) | 3×900 Nm | 3×900 Nm | 3×1600 Nm | 3×1600 Nm | 3×3000 Nm | 3×6000 Nm |
| Accionamiento eje Y | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado | hidráulico regulado |
| Distancia de los rodillos laterales ajustable | 334-600 mm | 200-466 mm | 384-960 mm | 200-920 mm | 436-1120 mm | 630-1230 mm |
| GENERAL | ||||||
| Peso | 800 kg | 800 kg | 1400 kg | 1400 kg | 3500 kg | 5500 kg |
| Longitud / Anchura / Altura | 1390 / 1140 / 1220 mm | 1390 / 1140 / 1220 mm | 1530 / 1300 / 1280 mm | 1530 / 1300 / 1280 mm | 2300 / 1700 / 1550 mm | 2300 / 2100 / 1600 mm |
| Conexión eléctrica | CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60 Hz |

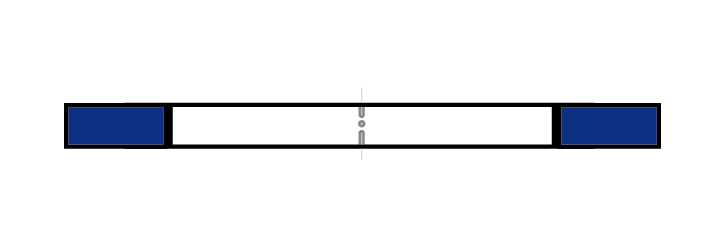

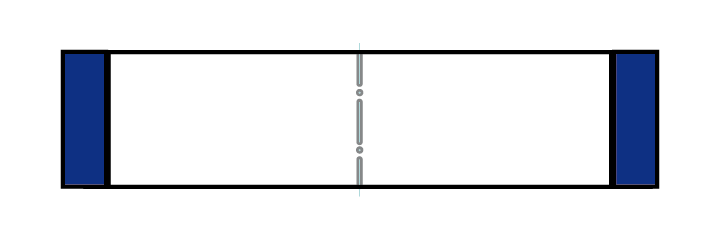

| Contorno | RB3-L | RB3 | RB4 | RB6 |
|---|---|---|---|---|
 |
80×15 | 120×15 | 120×30 | 160×30 |
 |
160×15 | 160×20 | 260×20 | 260×40 |
 |
60x60x5 | 80x80x6 | 100x100x8 | 120x120x10 |
 |
76,1×2,6 | 114,3×3,2 | 139,7×6,3 | 219×6,3 |
La tabla representa solo un breve extracto de perfiles y dimensiones posibles. Otras formas de perfil, dimensiones o perfiles especiales son posibles en cualquier momento. Los datos son válidos para acero con una resistencia a la tracción máx. Rm = 400 N/mm². Para perfiles de aluminio, acero inoxidable o materiales de alta resistencia se aplican valores diferentes.
