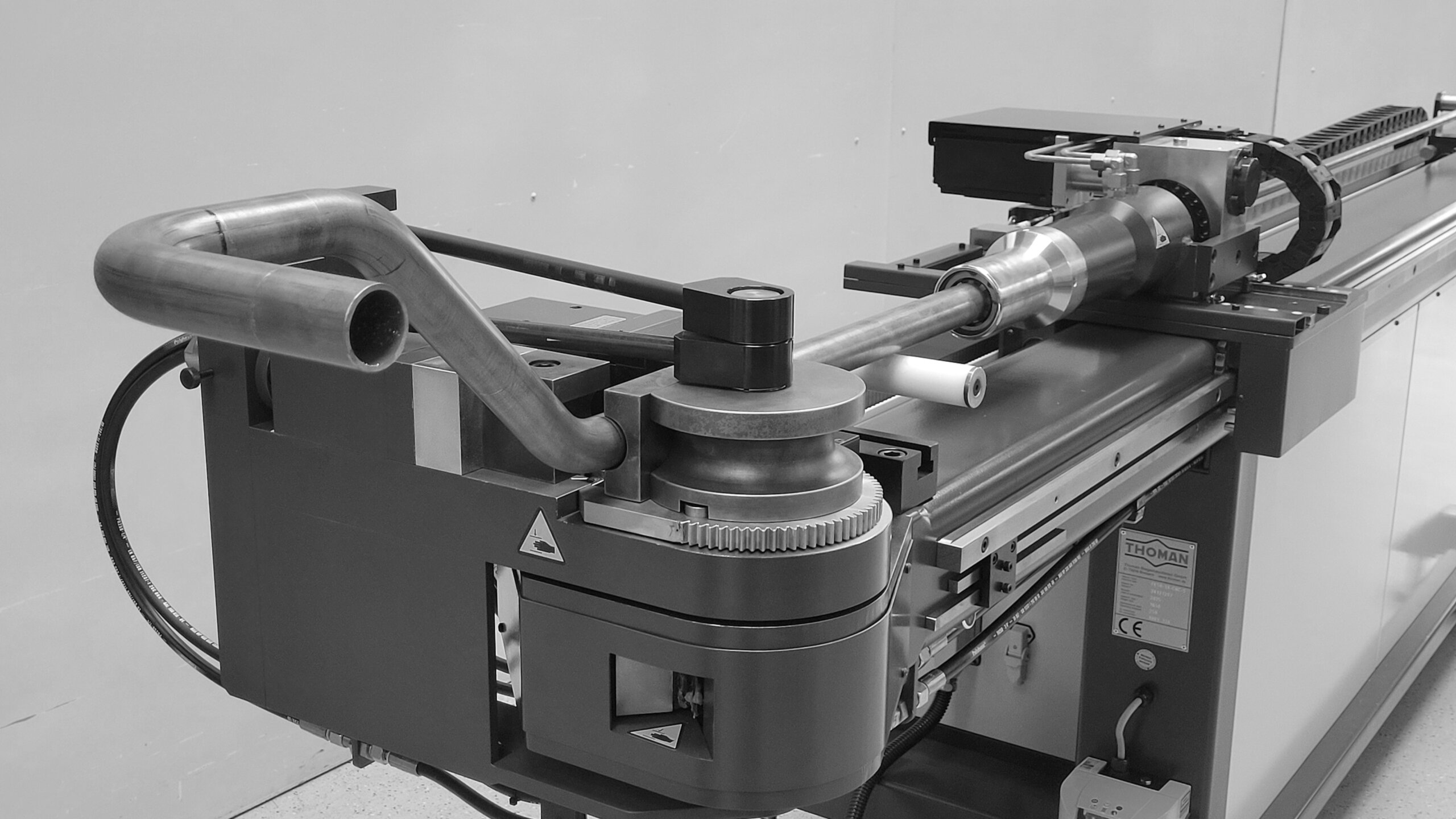

Cintreuses de tubes type FK
Cintreuses de tubes semi-automatiques à commande NC
Les cintreuses de tubes semi-automatiques sont utilisées pour la fabrication de pièces unitaires et en série, en atelier et en production. Sur les cintreuses à mandrin semi-automatiques de type FK, le cycle de cintrage est automatique et piloté par programme. L’avance du tube et la rotation du tube s’effectuent manuellement.
Toutes les cintreuses à mandrin semi-automatiques de la série FK peuvent être équipées d’un système de butées de longueur et d’angle pour l’introduction du tube et la rotation du tube. Au choix avec mandrin à mors, mandrin hydraulique à pinces et affichage numérique de position et surveillance de position.
Pour l’utilisation, la création et la gestion des programmes, vous pouvez choisir entre le terminal de commande avec Panel-PC et écran tactile 15“ et le Power_Panel T50.
Voir les modèles
Bon à savoir :
L’entraînement de cintrage hydraulique permet une conception extrêmement compacte. La tête de cintrage, indépendante et montée de manière exposée, peut être conçue de façon nettement plus compacte que sur les machines à entraînement électrique. Les pièces à cintrer peuvent pivoter dans une large plage sous l’outil de cintrage, parfois même derrière celui-ci, sans collision avec la tête de cintrage ou le bâti de la machine. Une liberté de cintrage nettement plus élevée est atteinte.
Caractéristiques :
- Cycle de cintrage semi-automatique
- Avance du tube et rotation du tube manuelles
- Haute précision de positionnement grâce à avance rapide–avance lente–arrêt
- Bras de cintrage et fonctions de serrage hydrauliques
- Retrait du mandrin hydraulique (programmable de manière anticipée)
Options :
- Support accompagnant pour la tige de mandrin
- Chariot avec mandrin à mors
- Chariot avec mandrin hydraulique à serrage rapide
- Système de positionnement numérique pour l’introduction du tube et la rotation du tube
- Glissière d’accompagnement
- Lubrification automatique du mandrin
Terminal de commande avec Power-Panel ou Panel-PC
Les cintreuses de tubes semi-automatiques peuvent être équipées d’un panneau tactile 10.1“ ou, en alternative, d’un Panel-PC 15“.
Avec le Panel-PC et le logiciel tube 3D, les contours de cintrage peuvent être créés directement sur la machine.
Cintreuses de tubes entièrement automatiques à commande CNC
Les cintreuses de tubes à commande CNC de la série FK cintrent les tubes avec une productivité, une dynamique et une précision maximales.
La commande CNC performante avec écran tactile 15“ est intégrée dans un pupitre de commande mobile. Les programmes de cintrage peuvent être créés, modifiés et gérés directement sur la machine. Le matériel et le logiciel sont à la pointe de la technologie et répondent à toutes les exigences.
Les cintreuses de tubes entièrement automatiques à commande CNC sont le premier choix lorsque la plus haute précision et productivité sont requises.
Voir les modèles
FK60-CNC-B1000
Cintreuse de tubes entièrement automatique pour tubes de 5 à 61 mm avec unité d’avance extra puissante pour le cintrage par poussée et le cintrage libre.
Bon à savoir :
L’avance du tube ainsi que la rotation du tube sont régulées par servomoteurs électriques. L’entraînement de cintrage est régulé hydrauliquement. Les fonctions auxiliaires, comme par ex. les fonctions de serrage ou le retrait du mandrin, sont commandées hydrauliquement.
Le concept hybride réunit les avantages des technologies d’entraînement électrique et hydraulique.
Haute précision et dynamique de l’avance et de la rotation du tube, combinées à un entraînement de cintrage compact, puissant et précis.
Par rapport aux machines entièrement électriques, vous bénéficiez de coûts d’acquisition et de maintenance plus faibles.
Caractéristiques :
- Productivité maximale en fabrication unitaire et en série
- Temps de réglage courts
- Avance du tube et rotation du tube régulées par servomoteurs électriques
- Bras de cintrage régulé servohydrauliquement
- Fonctions de serrage commandées hydrauliquement
Options :
- Glissière d’accompagnement
- Lubrification automatique du mandrin
- Système de changement rapide de tige de mandrin

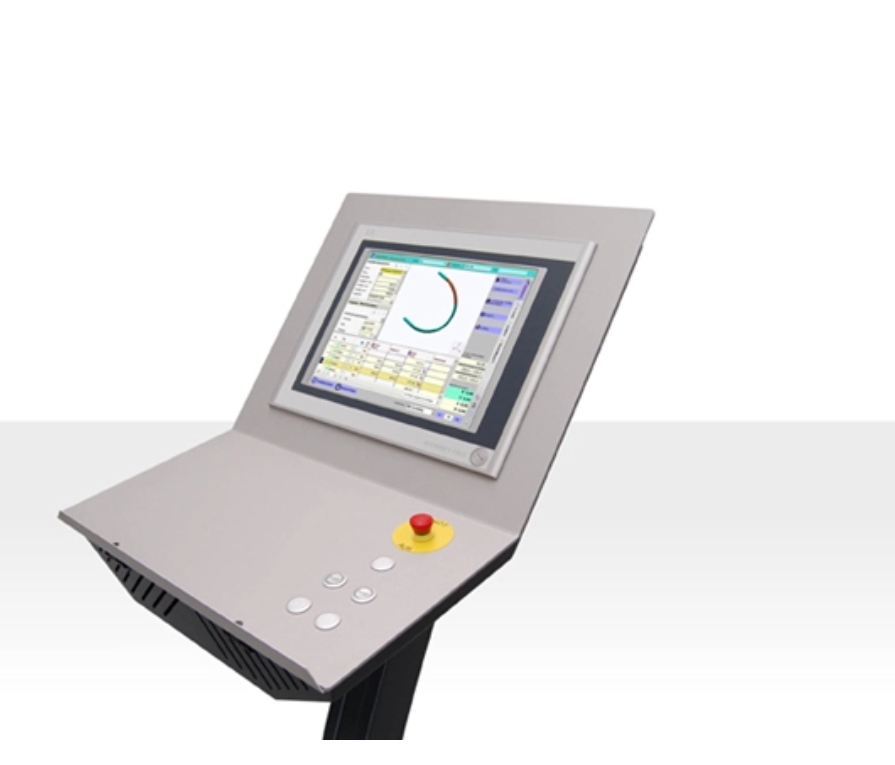

Terminal de commande CNCS
Toutes les cintreuses de tubes à commande CNC de Thoman disposent d’un terminal de commande mobile avec PC industriel 15“ (WIN11).
Avec le logiciel tube 3D, vous créez et gérez les programmes de cintrage directement sur la machine ou sur un PC externe en préparation du travail.
