Halbautomatische Dornbiegemaschinen NC gesteuert

Präzise Rohrbiegen bei Einzelteil und Serie.

Halbautomatische Dornbiegemaschinen werden in der Einzelteilfertigung und Serienfertigung, in der Werkstatt und der Produktion eingesetzt. Bei halbautomatischen Dornbiegemaschinen Type FK erfolgt der Biegezyklus automatisch und programmgesteuert. Rohrvorschub und Rohrdrehung erfolgen manuell.

Alle halbautomatischen Dornbiegemaschinen der Baureihe FK können mit einem Längen- und Winkelanschlagsystem für Rohreinzug und Rohrdrehung ausgestattet werden. Wahlweise mit Backenfutter, hydraulischem Spannzangenfutter und digitaler Positionsanzeige und Positionsüberwachung.

Halbautomatische Dornbiegemaschinen Type FK arbeiten vollhydraulisch.

Der hydraulische Antrieb des Biegearms gewährleistet höchste Präzision, Wiederholgenauigkeit und Biegekraft bei kompakten Abmessungen.

Die Maschinensteuerung (PP41) verfügt über eine Schnittstelle zur Anbindung an einen externen PC. Biegeprogramme können direkt an der Maschine oder wahlweise am externen Notebook erstellt und online auf die Maschinensteuerung übertragen werden.

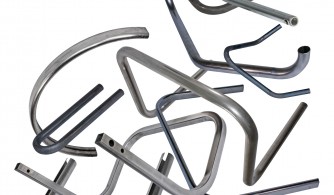

Einsatz: Metallbau, Schlosserei und allgemeiner Maschinenbau, Rohrleitungsbau, Hydraulik, Anlagenbau



KENNZEICHEN

 Maschinensteuerung NC-Programmsteuerung / PP41
12×9 cm Display und Programmverwaltung
 Programmerstellung Direkt an der Maschine oder wahlweise am externen PC
 Schnittstelle für online Datenübertragung PC-Steuerung Standard
 Biegeachse hydraulisch gesteuert
 Rohrvorschub manuell
 Rohdrehung manuell
 Werkzeugrückdrehung manuell optional automatisch
 Rohrklemmung am Biegewerkzeug hydraulisch
 Anlegen der Gleitbacke hydraulisch
 Dornauszug hydraulisch
 Vorzeitiger Dornrückzug programmierbar Standard
 Hub Dornauszug einstellbar Standard
 Hydraulisches Spannzangenfutter Option
 Mitlaufende Gleitschiene Option
 Automatische Dornschmierung Option

 MASCHINENTYPEN / BIEGELEISTUNG

Maschine Profil-Rohr Profil-VKrohr Profil-Rohr
400N / mm2 400N / mm2 VA
FK50-1A-NC 50,0 x 3,0 35,0 x 2,5 50,0 x 2,0
FK60-1A-NC 60,3 x 4,0 40,0 x 3,0 60,3 x 2,9
FK76-1A-NC 76,1 x 3,0 50,0 x 3,0 76,1 x 2,0
FK90-1A-NC 88,9 x 3,0 70,0 x 3,0 88,9 x 3,0

Die Tabelle stellt nur einen kurzen Auszug möglicher Profile und Abmessungen dar.

Andere Profilformen, Abmessungen oder Sonderprofile sind jederzeit möglich.

Die Angaben gelten für Stahl mit einer max. Zugfestigkeit Rm = 400N/mm2.

Für Profile aus Aluminium, Edelstahl oder hochfesten Werkstoffen gelten abweichende Kennwerte.



Kennzeichen

  • Freistehender kompakter Biegekopf für maximale Biegefreiheit
  • Kurze Rüstzeiten
  • Hohe Präzision bei Einzelteil und Serie
  • Rohrvorschub und Rohrdrehung manuell
