    Perfektion ist Programm

CNC Steuerung für Biegemaschinen

Um Generationen voraus.

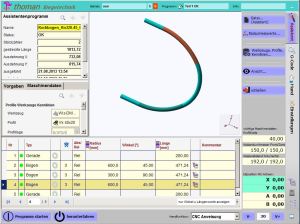

Assistent_Walzbiegen

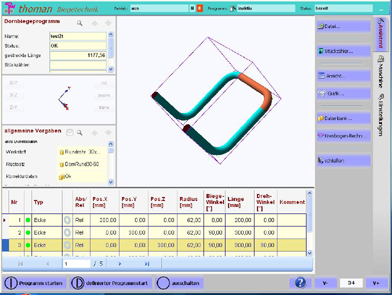

Assistent_Dornbiegen

Die neue High End CNC-Steuerung besticht durch höchste Funktionalität und vielfältige Möglichkeiten. Die Programmerstellung und Programmverwaltung erfolgt am fahrbaren Bedienterminal. Das Bedienterminal beherbergt einen leistungsfähigen Industrie PC sowie den 15“ Touch Screen. Design und Ergonomie genügen höchsten Ansprüchen. Hardware und Software entsprechen dem neuesten Stand der Technik. Die neue CNC-S Steuerung sowie der neue revolutionäre CNC-S Programm-Assistent lassen keine Wünsche offen und bieten bisher nicht da gewesene Möglichkeiten. Die Programmerstellung erfolgt noch schneller, einfacher und präziser. Das Terminal verfügt über eine Ablage (A3) für Zeichnungen bzw. tech. Dokumente. Auftragsbezogene Dokumente sind so stets im Blickfeld des Bedieners. Als Betriebssystem kommt Windows 7 embedded zum Einsatz. Die Maschinensteuerung kann problemlos in vorhandene Netzwerke eingebunden werden. Datensicherung auf Netzlaufwerken oder Remote Zugriff für online Support sind jederzeit möglich.

TECHNISCHE DATEN

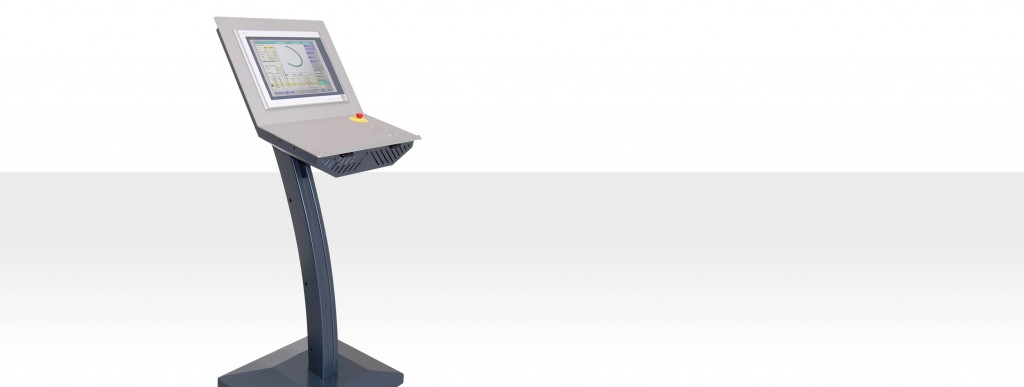

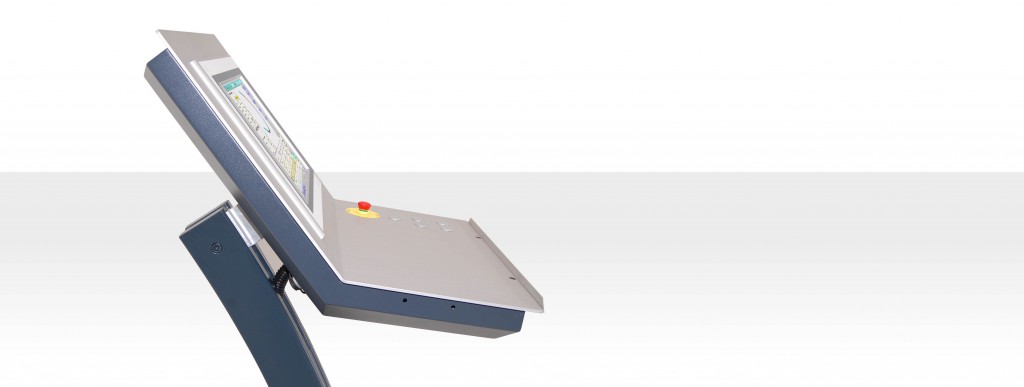

 Bedienterminal Fahrbar mit Ablage für technische Dokumente oder Zeichnungen
 Design Modernes flaches Design mit gebürsteter und eloxierter Aluminiumfront
 Display 15“ Touch-Screen Display winkel- und höheneinstellbar
 Betriebssystem Windows-7 embedded multilingual deu./eng.
 Software Thoman CNC-S Programm-Assistent



FUNKTIONEN:

 Erstellen von Biegekonturen durch Eingabe von Radius und Winkel
 Erstellen von Biegekonturen durch Eingabe von Radius und Länge
 Erstellen von Biegekonturen durch Eingabe LRA (Länge Radius Winkel)
 Erstellen von Biegekonturen durch Eingabe der Koordinatenschnittpunkte XYZ
 3D – Darstellung der Biegekontur am Bildschirm
 Drehen, Zoomen, Rotieren der Biegekontur
 Tabellarische Darstellung aller Konturelemente
 Technologieparameter für jedes Konturelement
 Einfügen, Löschen und Zusammenfügen von Konturelementen
 Zielgenaues Biegen unter Berücksichtigung der Materialrückfederung
 Automatische Generierung des Maschinenprogramms (G-Code)
 Perfekte Übergänge der Konturelemente
 Verknüpfen beliebiger Dokumente mit Programm, Werkzeug oder Profil
 Mehrstufige Rechteverwaltung
 Datenbank für Programme, Werkzeuge, Profile und Biegekennlinien



Kennzeichen

  • Modernste CNC-Steuerungstechnik mit revolutionärer Bediensoftware
  • Einfache Bedienung durch Eingabe von Radius, Länge und W inkel, LRA oder XYZ
  • Automatische Programmerstellung durch den Assistenten
  • Höchste Präzision und perfekte Biegeergebnisse
