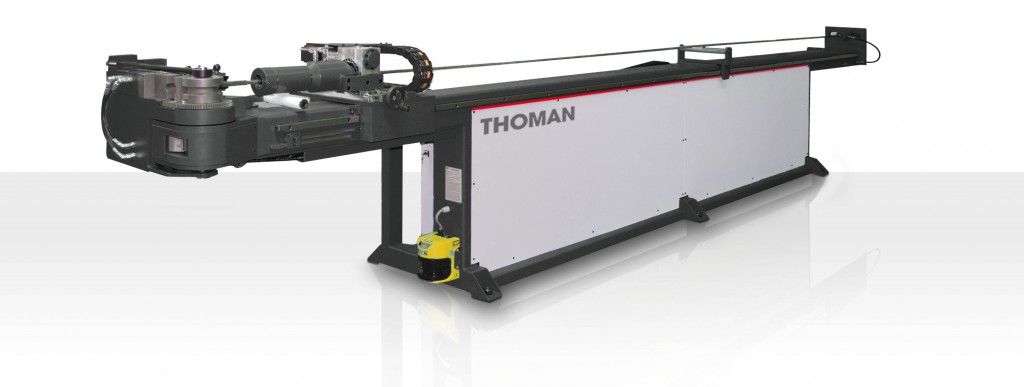

Vollautomatische Rohrbiegemaschinen CNC gesteuert

Rohrbiegen mit höchster Dynamik und Präzision.

CNC gesteuerte Rohrbiegemaschinen biegen Rohre mit höchster Produktivität, Dynamik und Präzision. Rohrvorschub sowie Rohrdrehung arbeiten servoelektrisch geregelt. Biegeantrieb und Spannfunktionen arbeiten hydraulisch. Das hybride Konzept vereint die Vorteile elektrischer und hydraulischer Antriebstechnik.

Die leistungsfähige CNC Steuerung mit 15“ Touch-Screen ist in ein fahrbares Bedienpult integriert. Biegeprogramme können direkt an der Maschine erstellt, bearbeitet und verwaltet werden. Hardware und Software sind auf dem neuesten Stand der Technik und lassen keine Wünsche offen.

Vollautomatische CNC gesteuerte Rohrbiegemaschinen sind erste Wahl wenn höchste Präzision und Produktivität gefordert ist.

Einsatz: Metallbau, Schlosserei und allgemeiner Maschinenbau, Rohrleitungsbau, Hydraulik, Anlagenbau



TECHNISCHE DATEN / KENNZEICHEN

 Maschinensteuerung CNC – Steuerung in fahrbaren Bedienterminal 15″ Touch Screen
 Programmerstellung Thoman 3D Programmassistent
 Biegeachse hydraulisch geregelt
 Rohrvorschub Servoelektrisch geregelt
 Rohdrehung Servoelektrisch geregelt
 Werkzeugrückdrehung hydraulisch gesteuert
 Rohrklemmung am Biegewerkzeug hydraulisch
 Anlegen der Gleitbacke hydraulisch
 Dornauszug hydraulisch
 Vorzeitiger Dornrückzug programmierbar Standard
 Hub Dornauszug einstellbar Standard
 Hydraulisches Spannzangenfutter Standard
 Mitlaufende Gleitschiene Option
 Automatische Dornschmierung Option

 MASCHINEN

Maschine Profil-Rohr Profil-VKrohr Profil-Rohr
400N / mm2 400N / mm2 VA
FK50-3A-NC 50,0 x 3,0 35,0 x 2,5 50,0 x 2,0
FK60-3A-NC 60,3 x 4,0 40,0 x 3,0 60,3 x 2,9



Kennzeichen

  • Höchste Dynamik Präzision und Produktivität durch servoelektrisch geregelte Achsen
  • Modernste CNC Steuerungstechnik mit innovativer Maschinensoftware
