NC Steuerung PP41 (2-3 Achsen)

Es muss nicht immer CNC sein.

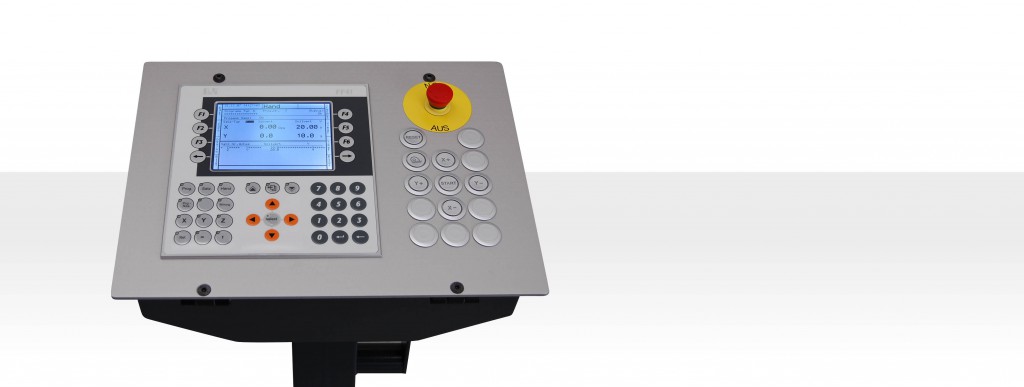

Die NC Steuerung Typ PP41 steuert bis zu 3 Achsen. Die Steuerung kommt wahlweise bei Profilbiegemaschinen, Universal-Biegemaschinen und Dornbiegemaschinen zum Einsatz. Die Steuerung der Achsen erfolgt streckengesteuert. In Kombination mit Walzbiegemaschinen werden die Zustellung der Biegerolle sowie der Materialvorschub gesteuert. Bei Dornbiegemaschinen sind dies Biegewinkel, Rohrdrehung und Rohreinzug. Die Steuerung bietet ein 12x9cm großes Display sowie eine Programmverwaltung.

NC-Programme können direkt an der Steuerung erstellt und editiert werden. Die Steuerung verfügt über eine Schnittstelle zur Anbindung an einen externen PC oder Notebook. Die optionale PC-Biegesoftware ermöglicht eine besonders einfache und komfortable Programmierung. Biegeprogramme können am externen PC erstellt und direkt auf die Maschinensteuerung übertragen werden. Die NC-Steuerung PP41 ermöglicht die gesteuerte und präzise Fertigung von Einzel- und Serienteilen.

TECHNISCHE DATEN

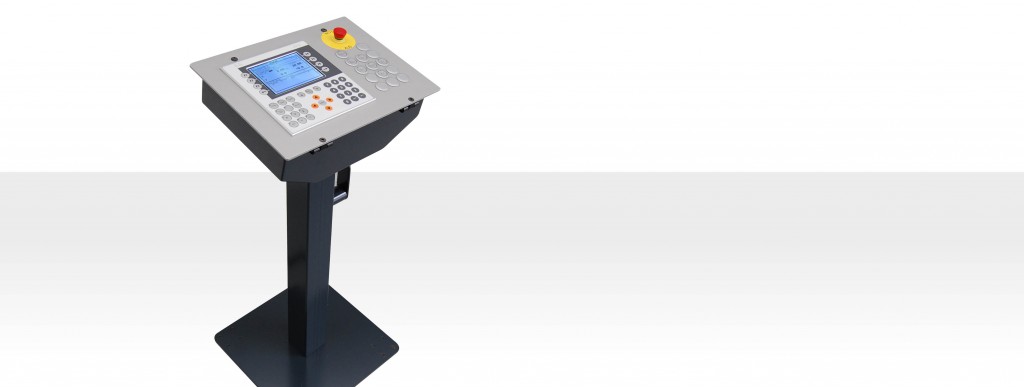

 Bedienterminal Fahrbar
 Design Modernes flaches Design mit gebürsteter und eloxierter Aluminiumfront
 Display 12x9cm Display
 Programmverwaltung ja
 Software RS232 USB mit Konverter
 Positionierung Streckengesteuert Eilgang-Schleichgang-Stopp



Biegesoftware für externen PC



BIEGESOFTWARE ZUM WALZBIEGEN

Walzbiegesoftware_B1Walzbiegesoftware_EllipseWalzbiegesoftware_Korbbogen  Walzbiegesoftware_Wendel

Die 2D-Walzbiegesoftware ermöglicht die zielgenaue und präzise Fertigung von Walzbiegeteilen mit geraden Enden oder mehreren Biegeradien. Die Programmerstellung ist sehr einfach und komfortabel. In die Programmtabelle werden Bogenradius und Bogenwinkel eingegeben. Die zu biegende Kontur kann aus mehreren Bögen oder Geraden bestehen. Die Biegekontur wird grafisch dargestellt. Profilspezifische Größen und Rückfederungswerte werden in einem Materialkatalog erfasst. Nach Eingabe der Biegekontur kann das gewünschte Profil aus dem Materialkatalog ausgewählt werden. Die Software erstellt automatisch ein NC-Steuerprogramm für die Biegemaschine. Die Programmberechnung erfolgt unter Berücksichtigung der Rückfederung so dass auf Anhieb passgenaue Biegeergebnisse und eine hohe Präzision erreicht werden. Die Zustellung der Biegewalze und des Profilvorschubs erfolgt in mehreren Schritten wodurch knickfreie Übergänge der Biegeradien erreicht werden.

Das erstellte NC-Steuerprogramm kann online auf die NC-Steuerung PP41 übertragen werden. Die Kombination von NC-Streckensteuerung und PC-Biegesoftware erweitert den Einsatzbereich und die Möglichkeiten der Biegemaschinen erheblich.

Biegekonturen welche sonst nur auf teureren CNC gesteuerten Maschinen machbar sind können zielgenau und mit hoher Präzision gebogen werden. Die 2D Walzbiegesoftware kann auf jedem handelsüblichen Windows PC oder Notebook installiert werden.


3D ROHRBIEGESOFTWARE

Die 3D Rohrbiegesoftware berechnet alle für die Fertigung der Rohrkontur erforderlichen Einstelldaten und Zuschnittlängen. Die zu biegende Kontur wird am externen PC durch Eingabe der Isometriedaten XYZ oder wahlweise Länge, Biegewinkel und Drehung erstellt. Die Biegekontur wird analog zur Eingabe grafisch dargestellt. Eingabefehler können hierdurch sehr schnell erkannt und korrigiert werden. Biegewerkzeuge und Rohrdaten werden in einem Materialkatalog einmalig erfasst. Die 3D-Rohrbiegesoftware berechnet sämtliche für die Fertigung erforderlichen Einstelldaten und generiert ein NC-Steuerprogramm für die Biegemaschine.

3D-RohrbiegesoftwareDie Rückfederung des Rohres wird im Voraus berechnet so dass auf Anhieb exakte Biegeergebnisse erzielt werden. Das erstellte NC-Steuerprogramm kann online auf die NC-Steuerung PP41 übertragen werden.



Kennzeichen

  • Einzelteile und Serienteile können wiederholgenau und programmgesteuert gebogen werden
  • Biegeprogramme können am externen PC erstellt und online auf die Maschine übertragen werden
